Rauman 4: Übung

Heute berechnen wir Morans \(I\), also ein globales Mass für Autokorrelation, für die Abstimmungsresultate der Zweitwohnungsinitiative. Dieser Wert beschreibt, ob Kantone, die nahe beieinanderliegen, ähnliche Abstimmungswerte haben. Hierfür verwenden wir den Datensatz zweitwohnungsinitiative.gpkg.

Das Geopackage beinhaltet drei Layers (siehe st_layers(zweitwohnung_kanton)). In jedem Layer sind die Abstimmungsresultate auf eine andere politische Ebene aggregiert. Wir starten mit der Aggregationsstufe “kanton”.

library("dplyr")
library("ggplot2")
library("sf")

zweitwohnung_kanton <- read_sf("datasets/rauman/zweitwohnungsinitiative.gpkg", layer = "kanton")
p <- ggplot(zweitwohnung_kanton) +
  geom_sf(aes(fill = ja_in_percent), colour = "white", lwd = 0.2) +
  scale_fill_gradientn("Ja-Anteil",
    colours = RColorBrewer::brewer.pal(11, "RdYlGn"),
    limits = c(0, 100),
  ) +
  labs(title = "Zweitwohnungsinititiative (2012)", subtitle = "Anteil Ja-Stimmen") +
  theme(legend.position = "bottom")
p

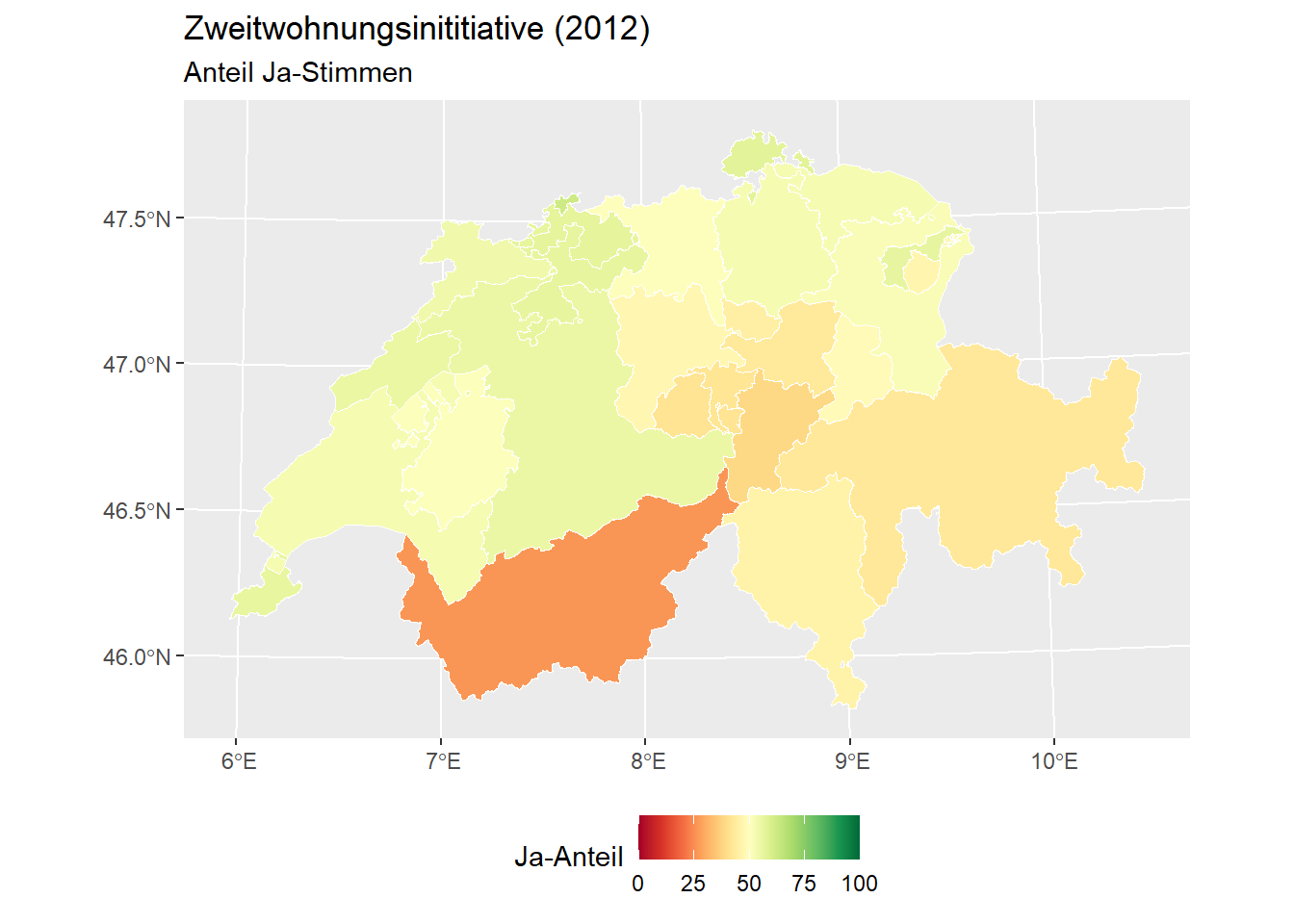

Abbildung 24.1: Was für einen Autokorrelationswert würdest du erwarten? Eher 1 (hohe Autokorrelation, beieinanderliegende Kantone haben ähnliche Werte) oder eher -1 (beieinanderliegende Kantone haben sehr unterschiedliche Werte) oder eher 0 (gar keine Autokorrelation)?

Für die Berechnung von Morans \(I\) benutzen wir kein externes Package, sondern erarbeiten uns alles selber, basierend auf der Formel von Moran’s \(I\):

\[ \begin{aligned} \text{Morans } I &= \frac{\color{cyan}n}{\color{cyan}\sum_{i=1}^n (y_i - \bar{y})^2} \times \frac{\color{red}\sum_{i=1}^n \sum_{j=1}^n w_{ij}(y_i - \bar{y})(y_j - \bar{y})}{\color{cyan}\sum_{i=1}^n \sum_{j=1}^n w_{ij}} \\ \\ &= \frac{\color{cyan}\text{zaehler1}}{\color{cyan}\text{nenner1}}\times\frac{\color{red}\text{zaehler2}}{\color{cyan}\text{nenner2}} \end{aligned} \tag{24.1}\]

Rot markiert entpricht der Summe der gewichteten Ähnlichkeitsmatrix aus der Vorlesung. Alles blaue ist relativ trivial und dient lediglich der Normalisierung auf die Werte -1 bis +1. Die Begriffe zaehler1, nenner1 usw. sind die Variablen, die wir in R für die jeweiligen Berechnungen nutzen werden und dienen lediglich der Orientierung. Zudem gilt:

Aufgabe 1: Morans \(I\) für Kantone

Gewichtete Ähnlichkeitsmatrix

Widmen wir uns dem Kern von Morans \(I\), der Berechnung der gewichteten Ähnlichkeitsmatrix.

Nachbarschaftsmatrix \(w_{ij}\)

\[\text{Morans } I = \frac{n}{\sum_{i=1}^n (y_i - \bar{y})^2} \times \frac{\sum_{i=1}^n \sum_{j=1}^n {\color{red}w_{ij}}(y_i - \bar{y})(y_j - \bar{y})}{\sum_{i=1}^n \sum_{j=1}^n w_{ij}}\]

\(w\) beschreibt die räumlichen Gewichte der Kantone (den “Schalter” aus der Vorlesung). \(w_{ij}\) ist das Gewicht vom Kanton \(i\) im Vergleich zum Kanton \(j\). Sind Kantone \(i\) und \(j\) räumlich nah, gilt ein Gewicht von 1, sind sie weit entfernt, gilt ein Gewicht von 0. Dabei ist die Definition von “räumlich nah” nicht festgelegt. Denkbar wären verschiedene Optionen (siehe Vorlesung). Wir werden es mit die Bedigungen touches verwenden. Die Funktion st_touches prüft zwischen allen Kantonen, ob sie sich berühren. Mit der Option sparse = FALSE wird eine 26x26 Kreuzmatrix erstellt, wo jeder Kanton mit jedem anderen verglichen wird. Berühren sie sich, steht in der entsprechenden Stelle der Wert TRUE, was in R gleichbedeutend ist wie 1. Berühren sie sich nicht, steht der Wert FALSE, was gleichbedeutend ist wie 0.

# st_touches berechnet eine Kreuzmatrix aller Objekte
w_ij <- st_touches(zweitwohnung_kanton, sparse = FALSE)

# Schauen wir uns die Matrix mal an
# (aus Platzmangen beschränken wir uns auf die ersten 5 Zeilen und Spalten
# in RStudio könnt ihr mit View(w_ij) die gesamte Matrix anschauen)
w_ij[1:5, 1:5]

Die erste Zeile entspricht dem ersten Kanton in zweitwohnung_kanton, die zweite Zeile dem zweiten Kanton usw. Das gleiche gilt für die Spalten. Um die Kreuzmatrix besser interpretieren zu können, können wir die Namen aus der Spalte KANTONSNAME verwenden, um die Zeilen und Spalten unserer Kreuzmatrix zu benennen.

rownames(w_ij) <- zweitwohnung_kanton$kuerzel
colnames(w_ij) <- zweitwohnung_kanton$kuerzel

w_ij[1:5, 1:5]
# Alterantiv: mit View(w_ij)

Attributs-Ähnlichkeitsmatrix \(c_{ij}\)

\[\text{Morans } I = \frac{n}{\sum_{i=1}^n (y_i - \bar{y})^2} \times \frac{\sum_{i=1}^n \sum_{j=1}^n w_{ij}{\color{red}(y_i - \bar{y})(y_j - \bar{y})}}{\sum_{i=1}^n \sum_{j=1}^n w_{ij}}\]

Um die Attributs-Ähnlichkeit zwischen zwei Kantonen zu bestimmen, subtrahieren wir von jedem Kanton den Mittelwert aller Kantone und multiplizieren die beiden Differenzen. Die Funktion tcrossprod() erstellt diese Kreuzmatrix mit den multiplizierten Differenzen.

# speichere die Variable in einem neuen Vektor
y <- zweitwohnung_kanton$ja_in_percent

y_diff <- y - mean(y) # erstellt ein Vector mit 26 Werten
c_ij <- tcrossprod(y_diff) # erstellt eine Matrix 26x26

# Zeilen- und Spaltennamen hinzufügen
rownames(c_ij) <- zweitwohnung_kanton$kuerzel
colnames(c_ij) <- zweitwohnung_kanton$kuerzel

c_ij[1:5, 1:5]

Berechnung von zaehler2

\[\text{Morans } I = \frac{n}{\sum_{i=1}^n (y_i - \bar{y})^2} \times \frac{\color{red}\sum_{i=1}^n \sum_{j=1}^n w_{ij}(y_i - \bar{y})(y_j - \bar{y})}{\sum_{i=1}^n \sum_{j=1}^n w_{ij}}\]

Der gesamte Term zaehler2 ist die Summe aus der Multiplikation von w_ij und c_ij.

# Matrix multiplikation
cw_ij <- w_ij * c_ij

# Summe bilden
zaehler2 <- sum(cw_ij)

zaehler2

Normalisieren

Um das Resultat aus der bisherigen Berechung auf einen Wert von -1 bis +1 zu normalisieren, müssen wir noch folgende Terme berechnen:

\[\text{Morans } I = \frac{\color{cyan}n}{\color{cyan}\sum_{i=1}^n (y_i - \bar{y})^2} \times \frac{\sum_{i=1}^n \sum_{j=1}^n w_{ij}(y_i - \bar{y})(y_j - \bar{y})}{\color{cyan}\sum_{i=1}^n \sum_{j=1}^n w_{ij}} \]

Berechnung von \(n\) (zaehler1)

Der Term zaehler1 resp. n entspricht der Anzahl Objekte (hier: Kantone) in unserem Datensatz.

zaehler1 <- n <- nrow(zweitwohnung_kanton)

zaehler1

Abweichung vom Mittelwert (nenner1)

Wir haben bereits in der Berechnung der Attributs-Ähnlichkeit die Differenz zum Mittelwert berechnet. Für nenner1 müssen wir diesen lediglich quadrieren und die Resultate summieren.

\[\text{Morans } I = \frac{n}{\color{cyan}\sum_{i=1}^n (y_i - \bar{y})^2} \times \frac{\sum_{i=1}^n \sum_{j=1}^n w_{ij}(y_i - \bar{y})(y_j - \bar{y})}{\sum_{i=1}^n \sum_{j=1}^n w_{ij}}\]

# Di bereits berechneten Abweichungen müssen wir quadrieren:
y_diff2 <- y_diff^2

# Und danach die Summe bilden:
nenner1 <- sum(y_diff2)

Summe der Gewichte (nenner2)

\[\text{Morans } I = \frac{n}{\sum_{i=1}^n (y_i - \bar{y})^2} \times \frac{\sum_{i=1}^n \sum_{j=1}^n w_{ij}(y_i - \bar{y})(y_j - \bar{y})}{\color{cyan}\sum_{i=1}^n \sum_{j=1}^n w_{ij}}\]

Im Term nenner2 müssen wir lediglich die Gewichte w_ij summieren.

nenner2 <- sum(w_ij)

Auflösung der Formel

Nun haben wir alle Bestandteile von Morans \(I\) berechnet und müssen diese nur noch zusammenrechnen.

MI_kantone <- zaehler1 / nenner1 * zaehler2 / nenner2

MI_kantone

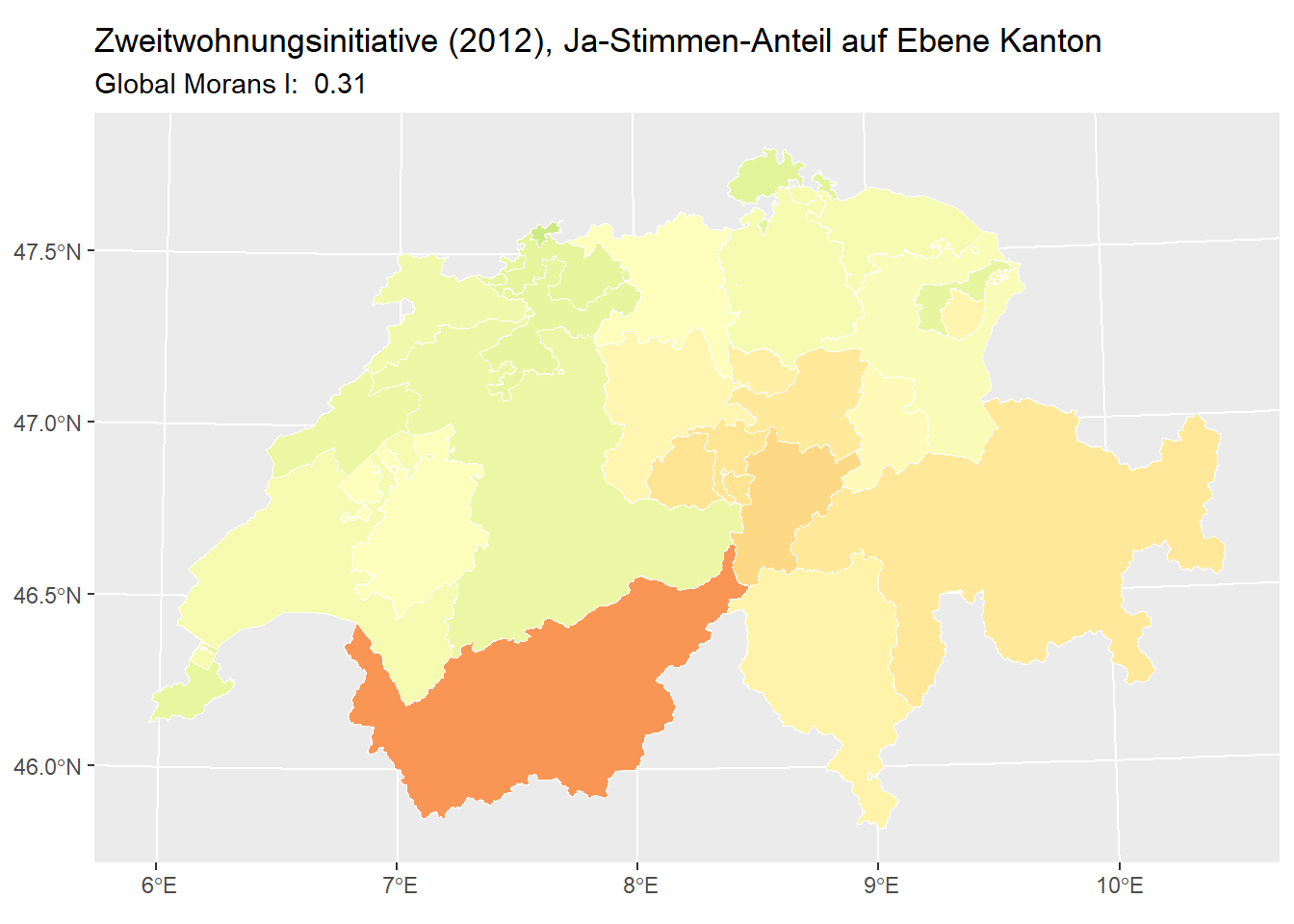

Der Global Morans \(I\) für die Abstimmungsdaten beträgt auf Kantonsebene also 0.31. Wie interpretiert ihr dieses Resultate? Was erwartet ihr für eine Resultat auf Bezirksebene?

Aufgabe 2: Morans I für Bezirke berechnen

Nun könnt ihr Morans \(I\) auf der Ebene der Bezirke und untersuchen, ob und wie sich Morans \(I\) verändert. Importiert dazu den Layer bezirk aus dem Datensatz zweitwohnungsinitiative.gpkg. Visualisiert in einem ersten Schritt die Abstimmungsresultate. Formuliert nun eine Erwartungshaltung: Ist Morans \(I\) auf der Ebene Bezirke tiefer oder Höher als auf der Ebene Kantone?

Für Fortgeschrittene

Erstellt aus dem erarbeiten Workflow eine function um Morans I auf der Basis von einem sf Objekt sowie einer Spalte dessen zu berechnen.
